型號表示

1：夾持力 Capacity Of Clamp

02：夾持力 = 20KN

04：夾持力 = 40KN

06：夾持力 = 60KN

10：夾持力 = 100KN

16：夾持力 = 160KN

25：夾持力 = 250KN

2：型號選項 Types Options

無符號：標準

B：固定式

C：自走式（氣缸移動）

G：大行程式 (可調節行程）

產品特點

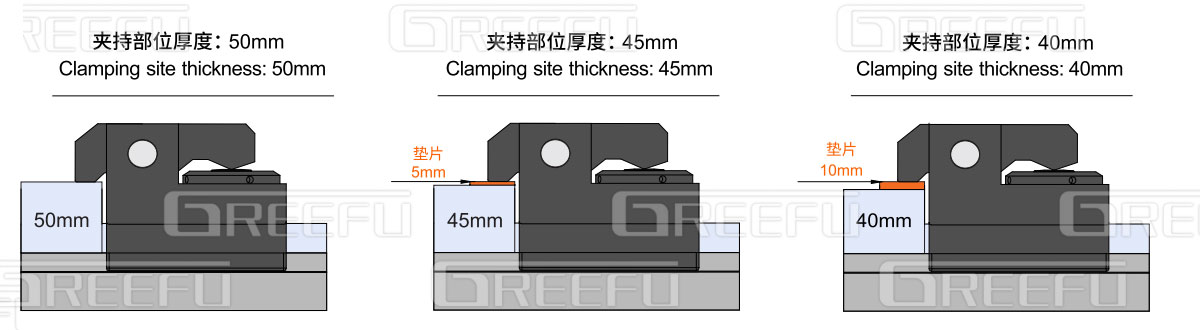

傳統產品：為了使模具安裝板保持一致，必須在模具加持部位安裝墊片，費時費力。

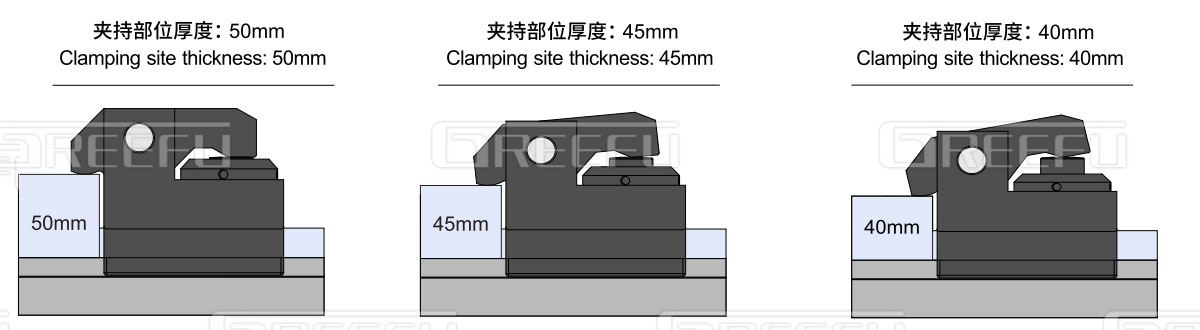

TY-G 夾模器：應對夾持部分厚度存在偏差幅度高達±10mm,無需費時費力安裝墊片。

* 需根據貴司使用模具夾持部位厚度，制作夾模器，相關參數詳見參照表或來電咨詢

動作原理

型號規格

型號	TY-2	TY-4	TY-6	TY-10	TY-16	TY-25
夾持力 KN	20	40	60	100	160	250
全行程(X) mm	8	8	8	8	8	8
夾緊行程(Y) mm	3	3	3	3	3	3
安全行程(Z) mm	5	5	5	5	5	5
油缸容量 mm	7.5	13	21	38	55	98
使用溫度 ℃	0~70 ℃
使用頻率	20次/1日以下
最小T形槽尺寸 a mm	12	18	22	24	28	36
最大T形槽尺寸 a mm	32	42	42	54	54	54

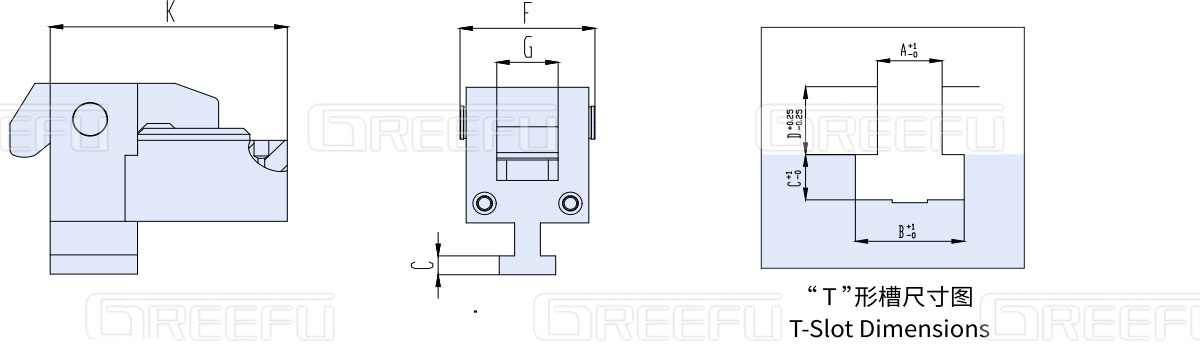

外形尺寸圖

外形尺寸

型號	TY-10G	TY-16G	TY-25G
F	110	130	152
G	50	60	73
K	210	230	280
PT	1/4	1/4	1/4
Min.C	16.5	19	22
A	28	28	36
B	48	48	56
C	20	23	25
D	28	28	28

注：1. 需變更夾緊行程與安全行程的比率時，請另行詢問；

2. A B C D 尺寸有本公司根據 T形槽尺寸而定；

3. 訂貨時請標明 T形槽尺寸 A B C D 尺寸及模具夾持部位厚度（H）尺寸；

4. 最小H厚度≥40mm。

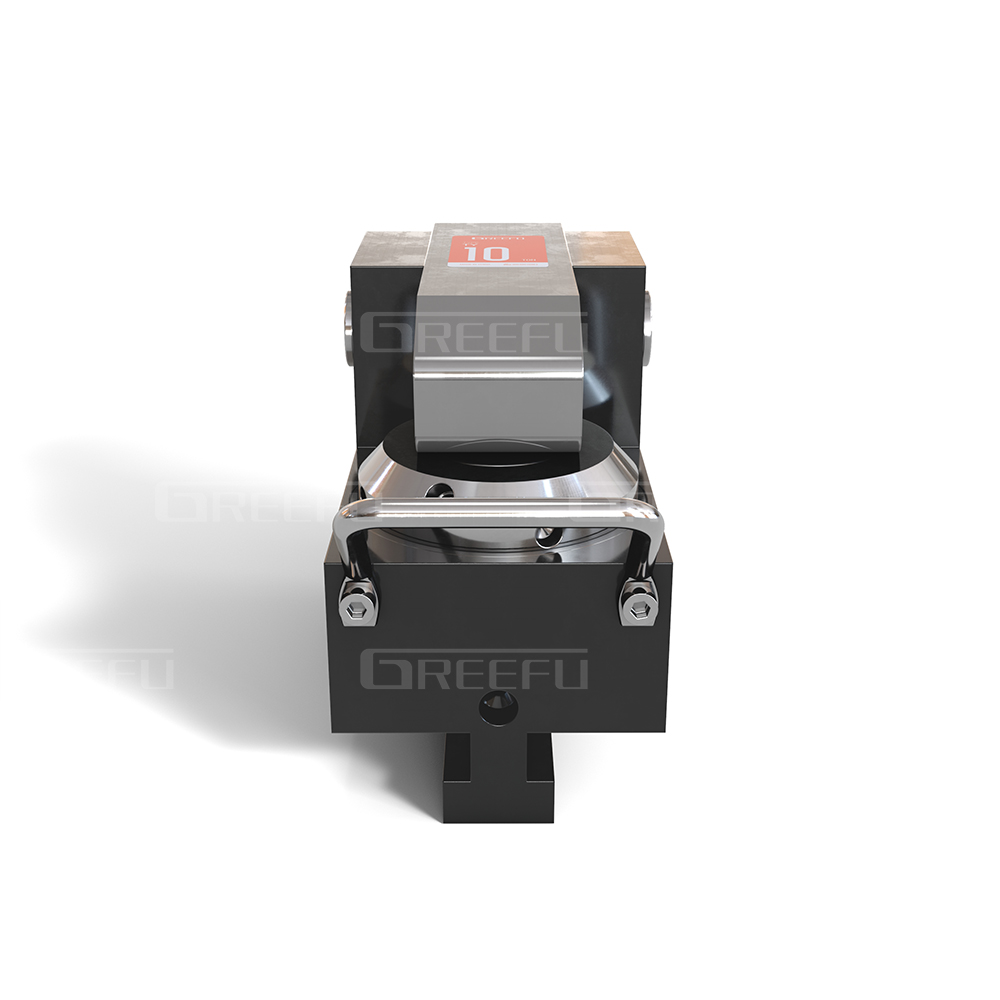

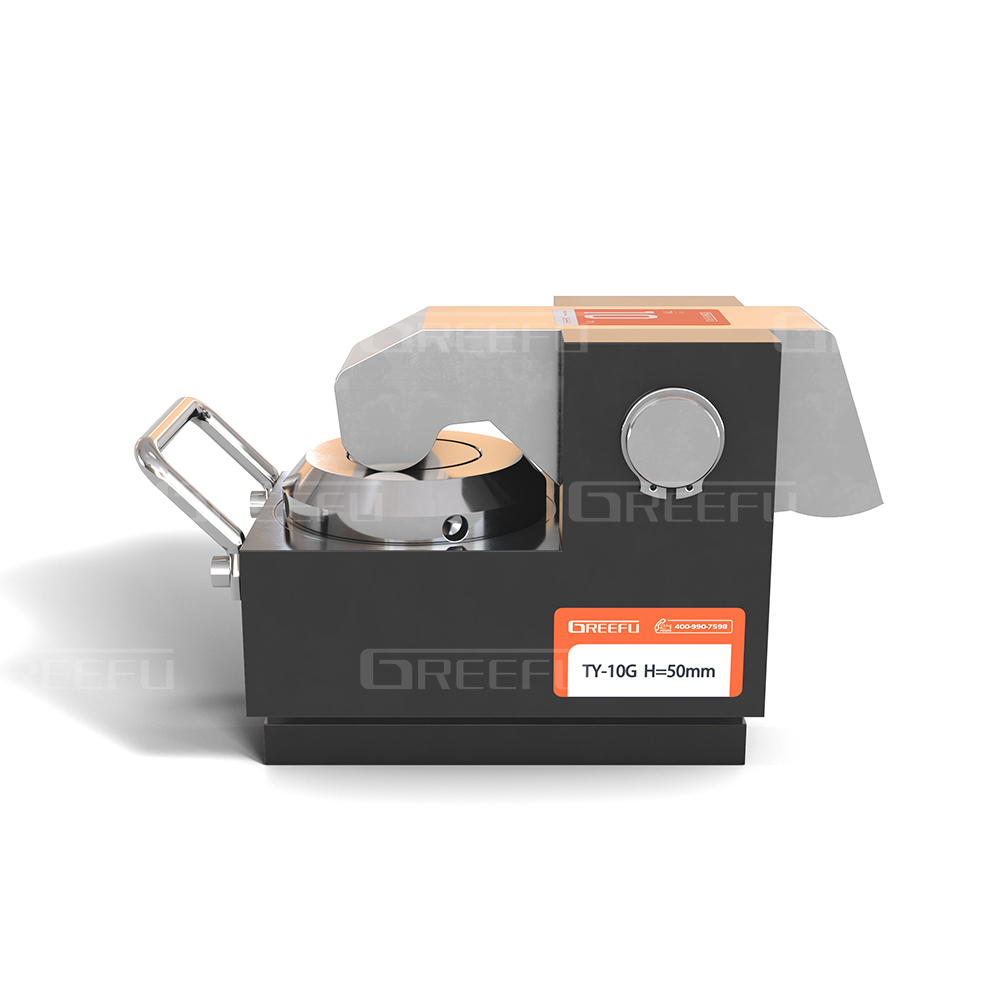

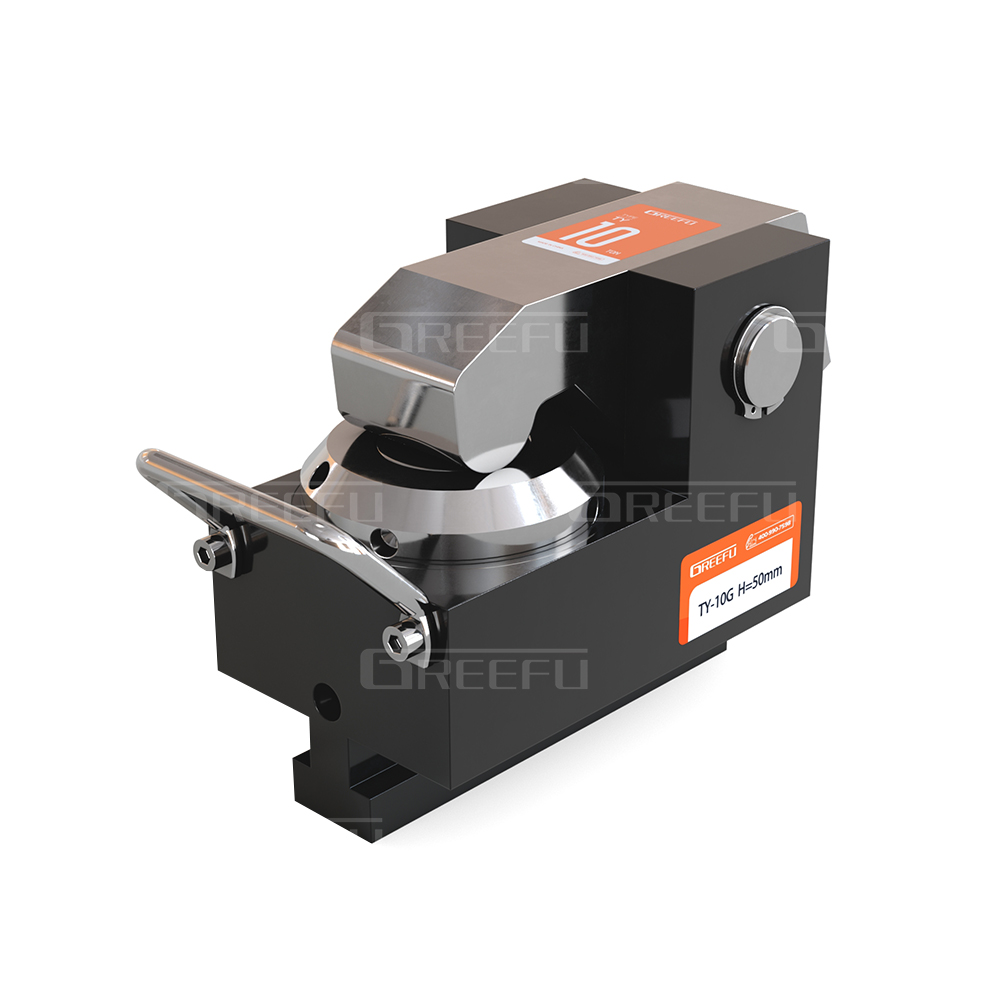

TY-G 夾模器
