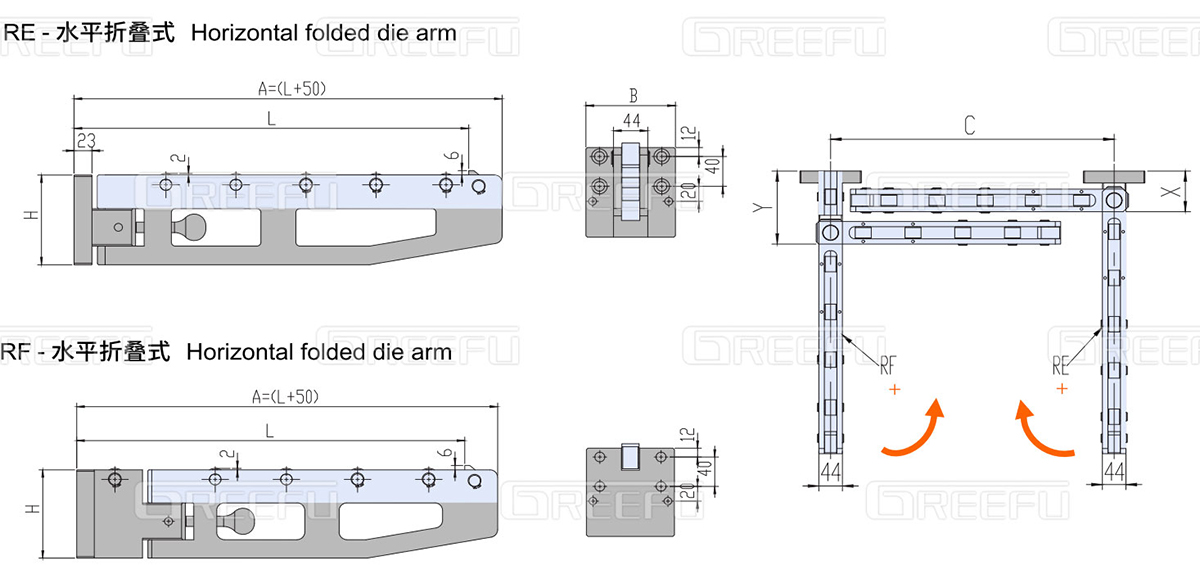

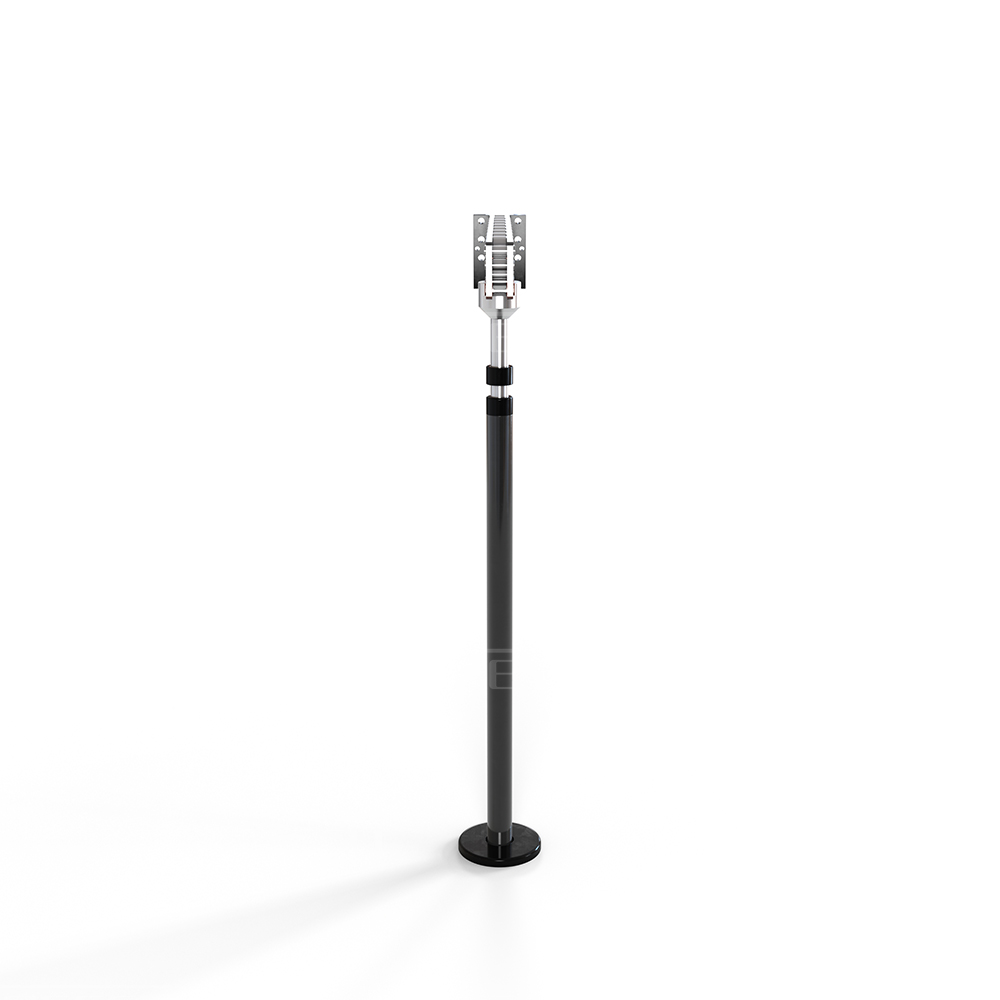

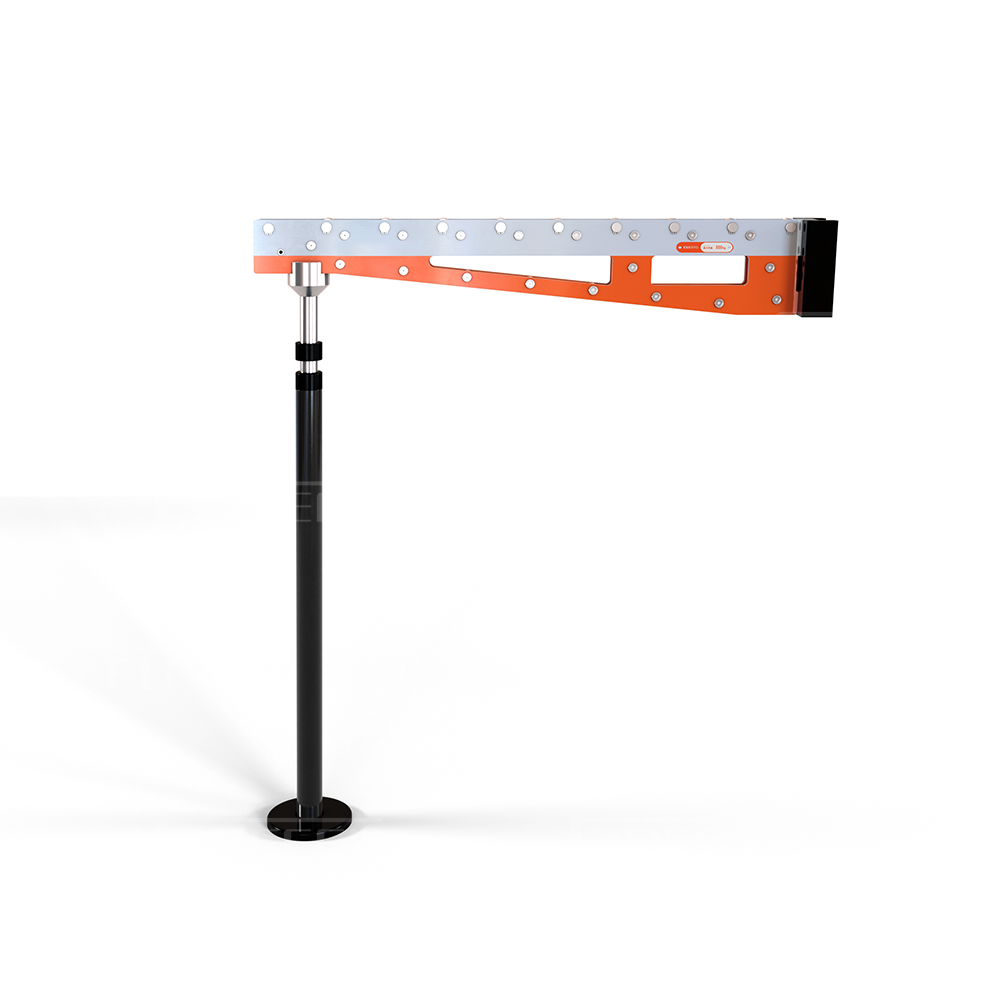

水平折疊式

1：移模臂收納方式當移模臂引出距離≥1000mm時，需安裝支座

C ：  拆卸式

D ：  折下式

E / F ： 水平折疊式

2：移模臂長度

長 度 = 500

長 度 = 700

長 度 = 800

長 度 = 900

長 度 = 1000

長 度 = 1200

長 度 = 1300

長 度 = 1400

長 度 = 1500

長 度 = 1600

長 度 = 1700

*確認長度時請注意移模臂結構形式及容許負載,詳見各參數(shù)表

3：容許負載

詳情請具體參照尺寸圖表

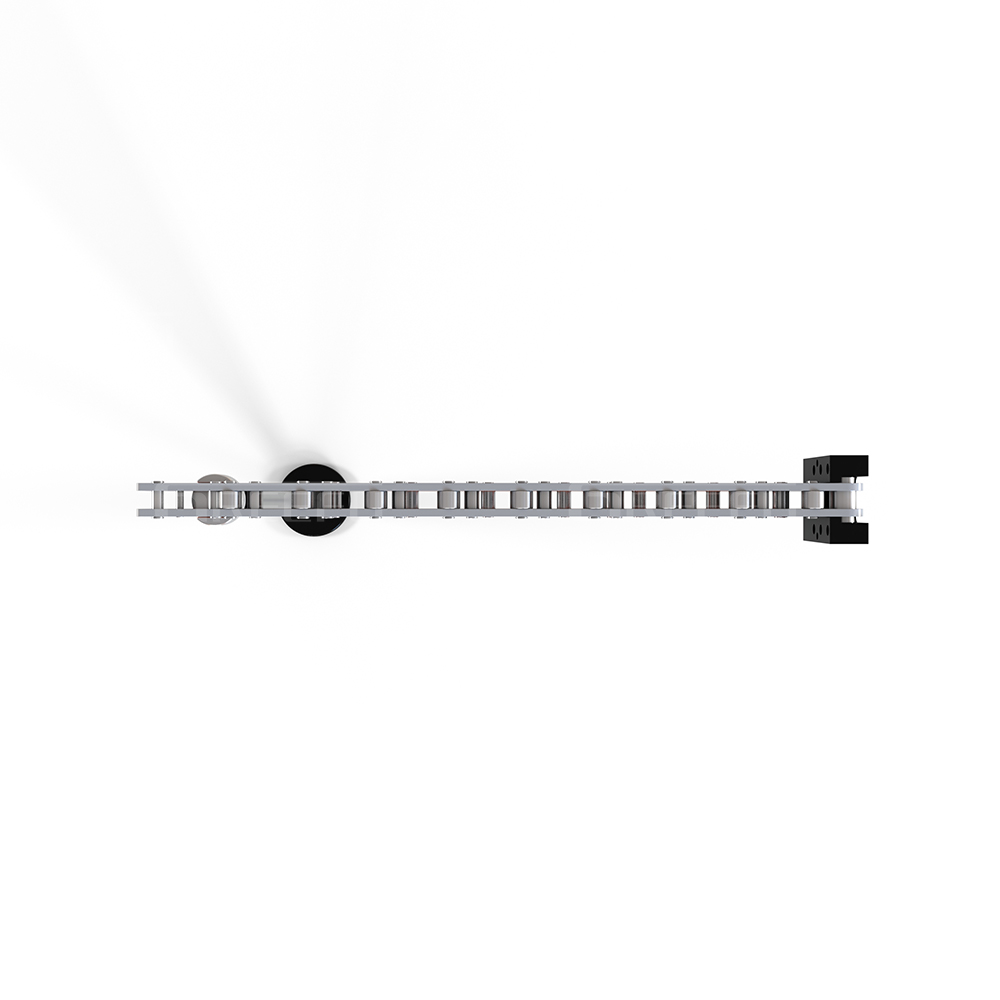

移模臂端部的滾輪安裝在接近工作臺處，模具更換更省力。

滾輪外圈經過特殊的硬化處理，加長了使用壽命。

滾輪配合滾針軸承，使其具有承載力高，耐沖擊，摩擦系數(shù)小，特別適用于重載、低速、往復或擺動等場合。

移模臂端部上的止擋塊用于防止模具脫落，為安全裝置。
